 Bandung-Aeromodeling >> Tutorial >> Aeromodeling u/SMA >> GLIDER A2 (F1A) ENDURA mahal gak ?


20

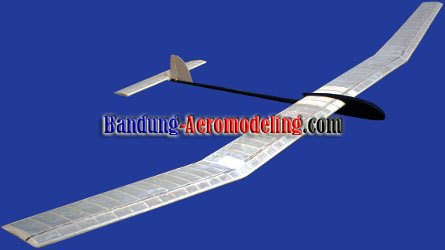

    GLIDER A2 (F1A) ENDURA mahal gak ?




(Click to Enlarge Thumbnail)

Date Created: 07-Oct-2013
Created By: Budi Atmoko
Category: Aeromodeling u/SMA

GLIDER A2 (F1A) ENDURA mahal gak ?


Merakit dan Menerbangkan Glider A2 (F1A) Endura (1/3)

Download Tutorial Lengkap (PDF 513 KB)


Pesawat model Glider A2 merupakan pesawat layang model terbang bebas yang khusus dirancang untuk mencapai prestasi ketahanan diudara (endurance). Pada pesawat Glider A2, sayap dirancang untuk bekerja dengan koefisien gaya angkat yang hampir seragam. sayap bagian luar sengaja tidak dipasang wash out untuk mencegah terjadinya tip stall, maka sayap luar yang dilengkapi air foil khusus ini tidak boleh terpasang twist wash in didalam proses pembuatannya, sebab distribusi gaya angkatnya memang sudah dirancang kritis.

Untuk mendukung fungsi sebagai pesawat layang yang efisien, maka keseluruhan pesawat ini nantinya harus di finishing dengan proses modern sampai ke top surfacer, sehingga memberikan permukaan yang licin dan megkilap.
Sebagai pesawat yang dirancang untuk ketahanan melayang di udara, memiliki sayap berkelangsingan tinggi yang dilengkapi dengan turbulator, dengan konfigurasi hedral sayap dan ekor vertikal serta stabilo yang ada, pesawat ini sudah akan memiliki kestabilan longitudinal, lateral, dan direksional yang cukup untuk membantunya mencapai prestasi puncak.

Komponen yang dibutuhkan

Komponen akan dibutuhkan baik sebagai bahan dasar maupun bahan pembantu perakitan untuk satu unit Glider A2 adalah:

No Nama Komponen Qty Bahan Uk.Bahan
  Sayap     P L
1 Leading Edge 4  Balsa 5 mm 91 10
2 Spar 8  Spruce 3 mm 100 1
3 Trailing Edge 4  Balsa 3 mm 91 10
4 Rib Sayap 40  Balsa 2 mm 91 10
5 Rib Sayap Tengah 6  Triplek 3 mm 250 100
6 Tepi Sayap (wing Tip) 2  Balsa 10 mm 91 10
7 Web 40  Balsa 2 mm 91 10
8 Penguat Segitiga 40  Balsa 3 mm 91 10
9 Cover Hedral 4  Balsa 1.5 mm 91 5
10 Cover Sayap Atas 4  Balsa 1.5 mm 91 5
11 Cover tengah 4  Balsa 1.5 mm 91 5
12 Dihedral Joiner 4  Triplek 3 mm 250 100
  Fuselage
13 Boom Stick 2  Balsa 3 mm 91 10
14 Body Kiri Kanan 2  Balsa 3 mm 91 10
15 Body Atas Bawah 2  Balsa 3 mm 91 10
16 Nose Blok 1  Spruce 10 mm 100 5
17 Frame 1 1  Balsa 3 mm 91 10
18 Frame 2 1  Balsa 3 mm 91 10
19 Dudukan Stabilo 2  Balsa 3 mm 91 10
20 Doubler 2  Triplek 3 mm 91 10
21 Rudder Horn 1  Balsa 3 mm 91 10
  Tail Section Stabilizer
22 LE Stabilo 1  Balsa 5 mm 91 10
23 Spar Stabilo 2  Balsa 3 mm 91 10
24 TE Stabilo 1  Balsa 3 mm 91 10
25 Rib Stabilo 11  Balsa 2 mm 91 10
26 Stabilo Tip 2  Balsa 3 mm 91 10
27 Penguat Segitiga 12  Balsa 3 mm 91 10
28 Web 2  Balsa 2 mm 91 10
29 Rudder 1  Balsa 3 mm 91 10
30 Fin 1  Balsa 3 mm 91 10
  Accessories
31 Kertas Singkong 2
32 Baja 3 mm 2
33 Kait 1 mm 1
34 Mur Baut 3 mm 1
35 Pemberat 20
36 Kain Engsel 1
37 Plan 1
38 Kemasan Dalam 2



Peralatan dan material pendukung yang diperlukan dalam perakitan Glider A2 adalah :

1. Pisau cutter ukuran besar
2. Amplas kasar dan halus
3. Jarum pentul
4. Alat-alat tulis
5. Peralatan proses finishing
6. Lem Cianoacrylate 15 ml

Bersambung
