    Merakit dan Menerbangkan Pesawat Layang Model Pelangi 50 Chuck Glider (Part 1/5)




(Click to Enlarge Thumbnail)

Date Created: 23-Aug-2013
Created By: Budi Atmoko
Category: Aeromodeling u/SMP

Merakit dan Menerbangkan Pesawat Layang Model Pelangi 50 Chuck Glider (Part 1/5)


Merakit dan Menerbangkan Pesawat Layang Model Pelangi 50 Chuck Glider (Part 1/5) - Komponen dan Alat yang dibutuhkan
Serial pesawat terbang model pendidikan dasar teknologi

Download Tutorial Lengkap (PDF 400KB)

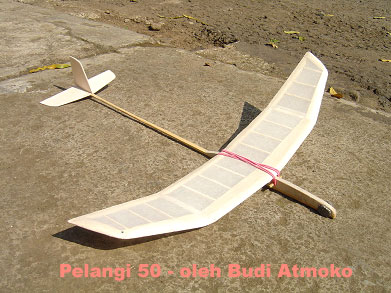

Pesawat layang model terbang bebas Pelangi 50 merupakan pesawat layang model terbang bebas (free flight sail plane model) tidak bermotor yang dapat diterbangkan dengan cara dilemparkan tangan (hand launched) atau diluncurkan dengan ketepel (catapult lauched) atau bahkan diluncurkan dengan dorongan roket kecil (rocket boosted).

Pesawat model Pelangi 50 tersedia dalam bentuk kit yang dilengkapi dengan lem CA untuk merakit komponen pesawat yang terbuat dari kayu balsa dan kertas sampul serta lem PVAc (lem putih) untuk melapisi kerangka sayapnya.
Dengan bentang sayap 50 Cm, berat siap terbang sekitar 40 gram pesawat layang model ini dapat melayang dengan baik di luar ruangan (out door flying field) hingga ke ketinggian sekitar 30 meter dan jarak jangkau sekitar 50 hingga 100 meter dengan waktu penerbangan hingga beberapa belas detik.

Daftar Komponen
Kit Pesawat model Pelangi 50 terdiri dari

1.Bagian Sayap
 Leading Edge Dalam dari kayu balsa 5mm1 pasang
 Leading Edge Luar dari kayu balsa 5 mm1 pasang
 Trailing Edge Dalam dari kayu balsa 2mm1 pasang
 Trailing Edge Luar dari kayu balsa 2 mm1 pasang
 Wing Tip dari kayu balsa 5 mm1 pasang
 Wing Rib dari kayu balsa 1.5mm9 pasang
 Kertas pelapis 10x55 cm2 lembar
 Jig Sayap2 pasang

2.Bagian Badan dan Ekor
 Badan Pesawat dari kayu balsa 5 mm1 buah
 Ekor Horizontal (stabilo)1 buah
 Ekor Vertikal (fin)1 buah

3.Aksesories Badan - Sayap
 Dowel Bambu /kayu keras 3 mm1 pasang
 Dudukan Sayap dari kayu balsa 2 mm1 pasang
 Karet Gelang2 buah
 Pemberat Timbal 3 gr2 buah
 Lem PVa

4.Lem CA 2 gr1 buah

5.Petunjuk dengan Gambar Rencana skala 1:11 eksemplar









Alat-alat yang diperlukan
Untuk merakit pesawat layang model Pelangi 50 diperlukan alat-alat sebagai berikut

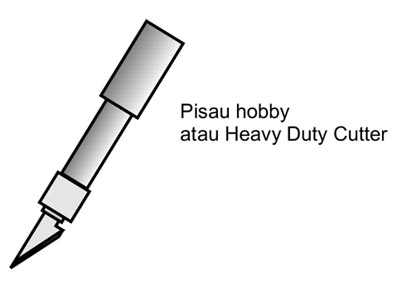

1. Pisau hobby atau heavy duty Cutter

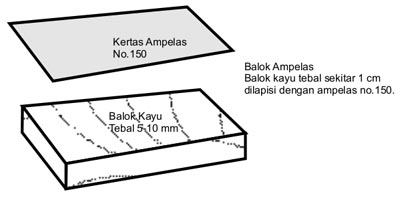

2. Balok ampelas
3. Penggaris logam

Bersambung ...
