    Kalo mo merakit Glider A1 AVIA, butuh apa aja ?




(Click to Enlarge Thumbnail)

Date Created: 23-Sep-2013
Created By: Budi Atmoko
Category: Aeromodeling u/SMA

Kalo mo merakit Glider A1 AVIA, butuh apa aja ?

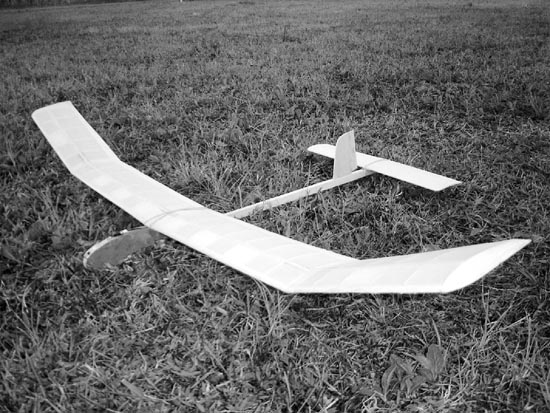

Merakit dan Menerbangkan Pesawat Layang Model Glider A1 AVIA (Part 1/5)

Download Tutorial Lengkap (PDF 570KB)


Bagi pecinta pesawat terbang bebas ( free flight), pesawat Glider A1 AVIA merupakan pesawat yang praktis dan ekonomis, namun secara kualitas pesawat model ini mudah dirakit dan diterbangkan oleh para aeromodeler pemula. Model ini juga dapat dipergunakan untuk bertanding di arena perlombaan di kelas F1H.

Untuk berlatih dan mempelajari karakteristik terbang layang tak bermotor, Glider A1 AVIA dapat ditarik dengan tali (tow line) yang panjangnya 25 50 m untuk mengawali penerbangannya.

Bagi para aeromodeler yang ingin mempelajari karakteristik terbang bermotor (powered flight), glider A1 AVIA dapat ditenagai dengan sistem propulsi elektrik dengan dua buah motor listrik penggerak Mobil Tamiya yang memutarkan propeller 4″x 3″ yang berdiameter 10 Cm dengan suplai tenaga baterai NiCd 4.8V 500 mAh yang dapat diisi kembali (rechargeable).

Daftar Komponen
Komponen yang dibutuhkan oleh glider A1 AVIA terdiri dari

  Nama Komponen Qty Bahan
1. Bagian Sayap
  Leading Edge 4 Balsa 8 mm
  Spar 8 Balsa 3 mm
  Trailing Edge 4 Balsa 3 mm
  Rib Sayap 26 Balsa 2 mm
  Wing Tip 2 Balsa 3 mm
  Central Joiner 2 Triplek 3 mm
  Dihedral Joiner 4 Triplek 3 mm
  Penguat Segitiga 28 Balsa 3 mm
  Cover Hedral 8 Balsa 1 mm
  Web 8 Balsa 2 mm

2. Body
  Body Kiri-Kanan 2 Balsa 3 mm
  Body Atas 1 Balsa 3 mm
  Body Bawah 1 Balsa 3 mm
  Frame F1 1 Balsa 3 mm
  Frame F2 1 Balsa 3 mm
  Nose Blok 1 Balsa 10 mm
  Boom Stick 4 Balsa 3 mm
  Dudukan Sayap 2 Balsa 3 mm
  Dowel 2 Bambu
  Stabilo Mount 1 Balsa 3 mm

3. Ekor
  LE Stabilo 1 Balsa 3 mm
  TE Stabilo 1 Balsa 3 mm
  Spar 1 Balsa 3 mm
  Rib Stabilizer 10 Balsa 2 mm
  Stabilo Tip 2 Balsa 2 mm
  Penguat Segitiga 10 Balsa 3 mm
  Fin 1 Balsa 3 mm
  Rudder 1 Balsa 3 mm

4. Accessories
  Timah Pemberat 10
  Kait (tow Hook) 1
  Mur Baud 3 mm 1
  Kain Engsel 1
  Plan 1 : 1 1
  Kertas Singkong 1

Alat-alat yang diperlukan
Untuk merakit pesawat glider A1 AVIA diperlukan alat-alat:
1. Pisau hobby atau heavy duty Cutter
2. Balok ampelas
3. Penggaris logam
4. Planner Mini
5. Tang Buaya
6. Gergaji Besi
7. Lem CyanoAcrylate 20 gr
8. Plastik / Kaca untuk melapisi Plan

Bersambung ...
